特点：
它在实际的工业化应用中较常规蒸馏技术具有以下明显的优势。
对于高沸点、热敏性及易氧化物料的分离, 分子蒸馏提供了最佳分离方法。
因为分子蒸馏是在很低温度下操作, 且受热时间很短; 分子蒸馏可极有效地脱除液体中的低分子物质（如有机溶剂、臭味等）, 这对于采用溶剂萃取后液体的脱溶是非常有效的方法; 分子蒸馏可有选择的蒸出目的产物, 去除其他杂质, 通过多级分离可同时分离两种以上的物质; 分子蒸馏的分离过程是物理过程, 因而可很好地保护被分离物质不受污染和侵害。
随着工业化的发展, 分子蒸馏技术已广泛应用于高附加值物质的分离, 特别是天然物的分离, 因而被称为天然品质的保护者和回归者。

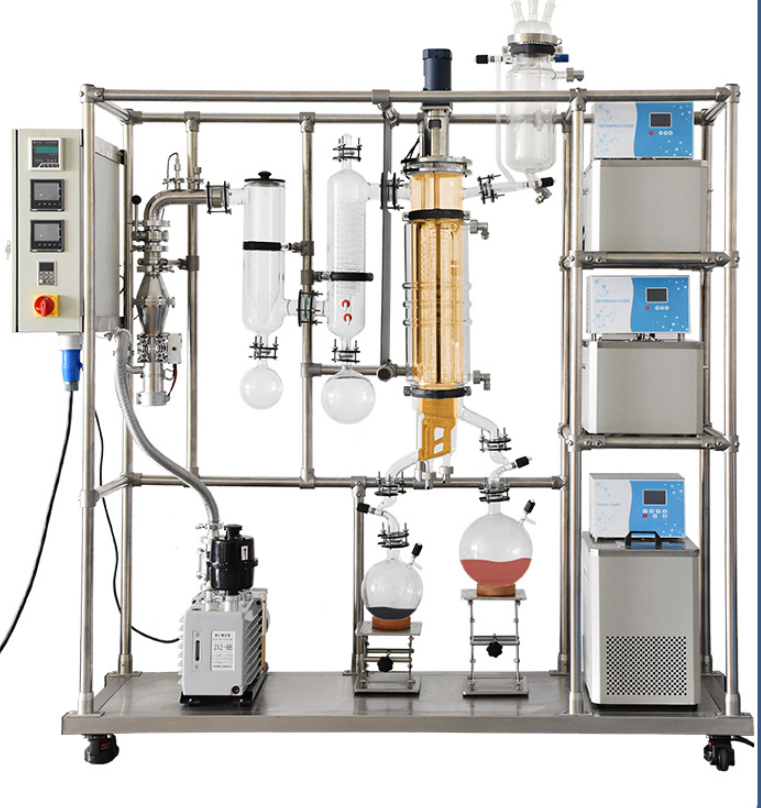

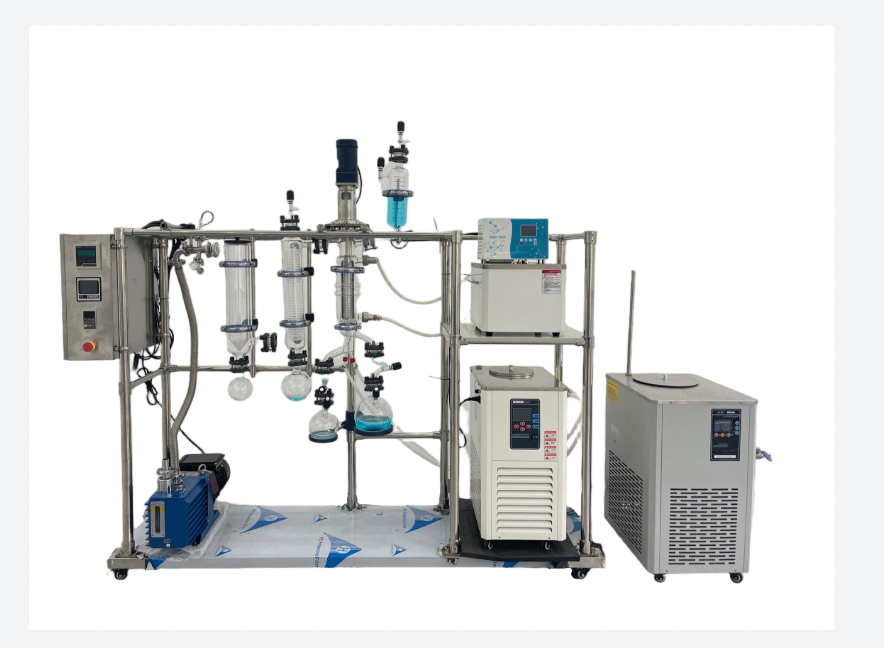

分子蒸馏60A详细配置 | |||
序号 | 名称 | 描述 | 数量 |
1、进料系统 | |||
1-1 | 进料阀门 | 材质：高硼硅酸盐玻璃，膨胀系数3.3 | 1只 |
型号：0-8mm高真空阀门 | |||
磨口：24/40 | |||
1-2 | 进料罐主体 | 材质：高硼硅酸盐玻璃，膨胀系数3.3 | 1只 |
形式：单层，配套2只真空阀门 | |||
容量：1.5L∽2.0L | |||
恒压阀门：0-4mm | |||
出料阀门：0-8mm | |||
出料口：玻璃碗塞RS40 | |||
出口口配套O型圈R40(材质PFA) | |||
设计温度：RAT∽300℃ | |||
使用温度：RAT∽200℃ | |||
2、主蒸发器系统 | |||
2-1 | 电机 | 品牌：精研 | 1台 |
电源：220V/50HZ | |||
功率：120W | |||
转速：1440r,减速比3：1 | |||
实显转速：0-450rpm | |||
2-2 | 磁力耦合系统 | 驱动源：定制耐高温大直径多级强磁 | 1套 |
固定块材质：PTFE,PEEK | |||
轴承材质：进口德国耐磨耐高温耐腐蚀轴承 | |||
外套材质：316L | |||
2-3 | 刮板转子 | 型号：DMSGM-150 | 1套 |
骨架材质：316L | |||
刮板材质：PTFE+石墨复合材质，耐高温300℃ | |||
刮板形式：斜角齿轮，紧贴主蒸发器内壁 | |||
弹簧材质：316L，数量12只 | |||
刮板数量：3只 | |||

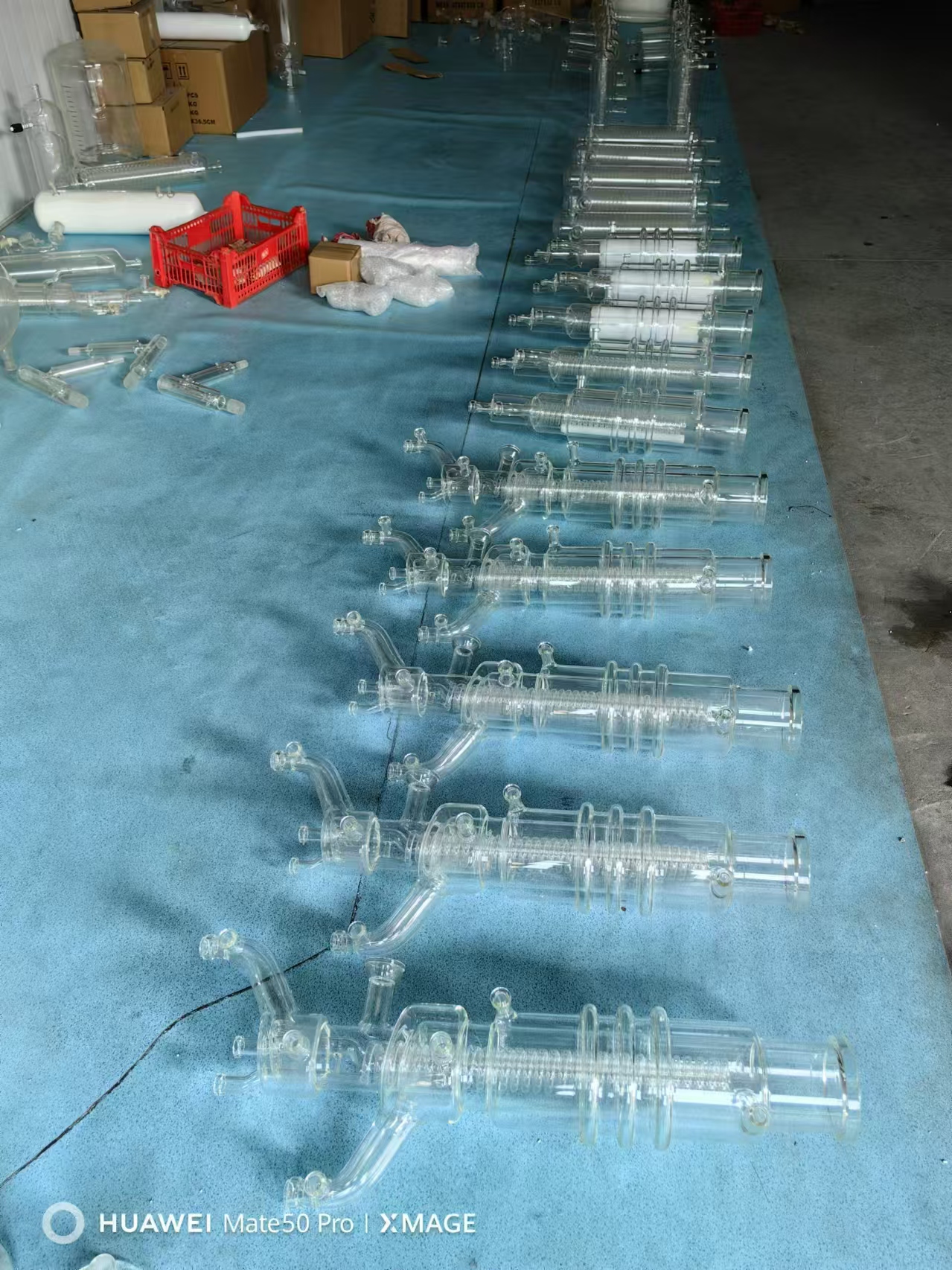

2-4 | 主蒸发器 | 材质：高硼硅酸盐玻璃，膨胀系数3.3 | 1只 |
形式：外层为夹套，通导热油；内层盘管+球管复合冷凝 | |||
有效蒸发面积：0.05m2 | |||
内置冷凝面积：0.1m2 | |||
设计温度：350℃ | |||
使用温度：≦300℃ | |||
设计压力：0.001Pa | |||
搅拌口:法兰带凹槽，配套O型圈(PFA) | |||
上端右侧进料口：玻璃碗口RS40 | |||
下端左侧蒸汽出口：玻璃碗塞RS60 | |||
下端右侧出口：玻璃碗塞RS50 | |||
下端左侧出口：玻璃碗塞RS50 | |||
导热油进出口：DN15 | |||
冷凝水进出口：GL25 | |||
2-5 | 2L接受瓶 | 材质：高硼硅酸盐玻璃，膨胀系数3.3 | 1只 |
形式：球形烧瓶带RS口 | |||
进料口：玻璃碗口RS50 | |||
容量：2.0L | |||
2-6 | 1L接受瓶 | 材质：高硼硅酸盐玻璃，膨胀系数3.3 | 1只 |
形式：球形烧瓶带RS口 | |||
进料口：玻璃碗口RS50 | |||
容量：1.0L | |||
2-7 | 主加热系统 | 形式：台式高温循环加热器 | 1台 |
型号：GSZ-5L | |||
槽容量：5.0L | |||
电源：220V/50HZ | |||
加热功率：1.5kw | |||
设计温度：RAT∽200℃ | |||
使用温度：≦230℃ | |||
耐热温度：RAT-200℃ | |||
流量：20L/min | |||
控温温差：正负1° | |||
配套2根不锈钢导热油管，外包隔热套 | |||
传热介质：客户自配，建议使用硅油或其他介质 | |||
2-8 | 内置恒温系统 | 形式：高温冷却循环恒温器,实现-10度到100度连续升温降温 | 1台 |
型号：DFY-5/10 | |||
容量：5.0L | |||
电源：220V/50HZ | |||
设计温度：-10℃∽105℃ | |||
使用温度：-10℃∽98℃ | |||
加热功率：1.0kw | |||
制冷功率：0.5KW | |||
循环泵功率：16L/min | |||
配套2根加厚型硅胶管，外包隔热套 | |||
传热介质：客户自配，建议使用水或其他恒温介质 | |||
3、真空系统 | |||
3-1 | 玻璃冷肼 | 材质：高硼硅酸盐玻璃，膨胀系数3.3 | 1只 |
形式：双层夹套冷肼 | |||
容量：∽2.0L | |||
左侧真空出口:玻璃碗口RX30 | |||
右侧进料口：玻璃碗口RS60 | |||
下端出料口：玻璃碗口RS40 | |||
配套一只塑料盖（材质：PA66） | |||
冷却介质：干冰或液氮或其他，客户自配 | |||
3-2 | 1L接受瓶 | 材质：高硼硅酸盐玻璃，膨胀系数3.3 | 2只 |
形式：球形带高真空阀门 | |||
进料口：玻璃碗口RS40 | |||
容量：1.0L | |||
3-3 | 密封垫 | 材质：PA66 | 1只 |
作用：用于玻璃冷肼与304不锈钢四通之间的密封 | |||
3-4 | 金属管件 | 材质：SUS304 | 1套 |
形式：三通 | |||
两端接口：KF25 | |||
中间接口：KF16（传感器接口） | |||
3-5 | 双级旋片真空泵 | 品牌：进口 | 1台 |
型号：2xz-8B | |||
电源：220、60HZ | |||
功率：1.1KW | |||
抽气口：KF40 | |||
排空口：KF40 | |||
抽气速度：8L/S | |||
极限压力：0.067Pa | |||
转速：1440rpm | |||
用油量：2.0L | |||
其他配件： | |||
SUS304不锈钢波纹管一根，接口KF25 | |||
sus304反回油高真阀门KF40一只 | |||
油污分离器一只 | |||
4、控制柜及框架 | |||
4-1 | 控制柜 | 高精度数显真空计一台 | 1台 |
品牌：皮拉尼 | |||
型号：PVG52 | |||
五位数字显示，可精确到0.0001Pa | |||
欧姆龙数显温度显示控制器，两台 | |||
数显变频电机控制器一台 | |||
总电源控制按钮一枚 | |||
真空泵、扩散泵控制按钮各一套 | |||
配套真空传感器一根，温度传感器2根 | |||
4-2 | 可移动框架 | 材质：SUS304 | 1台 |
形式：底座方管焊接，支架圆管搭建，接头为sus304铸造件 | |||
滚轮为GD-80F福马轮，可水平调节 | |||
5、其他配件 | |||
5-1 | RS口夹具 | 材质：铝合金 | 若干套 |
形式：马蹄夹 | |||
表面电镀 | |||
螺丝为SUS304,螺母电镀 | |||
5-2 | KF口夹具 | 材质：铝合金+sus304 | 若干套 |
形式：快开式 | |||
密封件 | |||
O型圈材质：氟橡胶 | |||
支架材质：sus304 | |||
5-3 | 文档及工具 | 说明书若干份 | 若干份 |
拆卸工具一套 | |||
密封涂抹介质一盒 | |||
备用螺丝、螺母若干 | |||
备注：以实物为准，以装箱单为准 | |||
